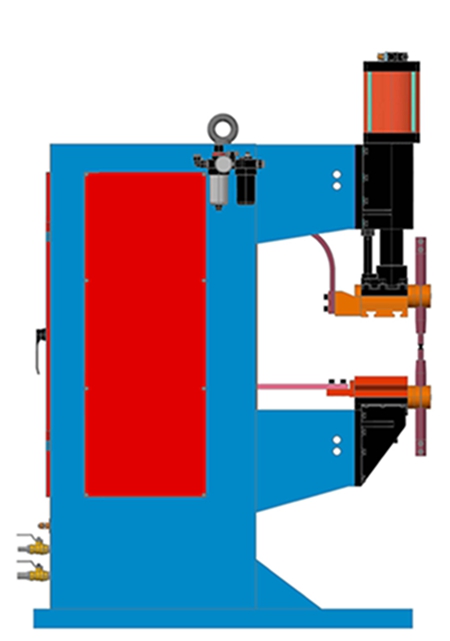

D(T)N系列固定式點（凸）焊機

D(T)N系列固定式點（凸）焊機是氣缸垂直加壓點焊機，有獨到的氣動輔助行程機構。

焊機可根據客戶需要配置掛式KD2雙規范控制器或KD3微機控制器，均可達到良好的焊接精度和優良的焊接質量。

該焊機是固定的，可移動焊件進行焊接，操作方便、靈活、簡單、實用。

焊機可根據客戶焊接對象的不同，制成具備點焊功能或凸焊功能兩種。

主要特點：

1，具有抗沖擊、震動剛性，可防止加壓時電極滑動，實現穩定焊接。

2，可任意的連續調整加壓的下降/上升速度，緩和被焊物加壓時的沖擊，減少了噪音。

3，導向部件采用摩擦系數小的特別材料，電磁閥與氣缸直接連接增強了焊接反應速度，大幅度地提高了打點速度。

4，焊機控制器實現點焊時間、電流、熱量的控制、循環焊接，以及實現對電網電壓的補償。

5，主回路采用水冷大公率可控硅元件，輸出電流強大，穩定、可靠性強。

6，采用上部絕緣方式，可避免鐵屑附著及焊接工件時易產生絕緣部位短路事故。

7，焊機喉深和開度可調，焊接適應性強。

8，可通配國內外先進控制器，可存儲多套程序，使用多種焊接規范。

9，采用高純度硅鋼片精制焊接變壓器，導磁導電性能良好，電力損耗少，焊接出力大。

10，除標準喉深外，可根據客戶工件要求進行特別設計。

11，焊機水路系統全部采用不銹鋼件或銅件，水路系統裝有特別制作的水流指示器，以供隨時觀察水路系統工作狀態，各分水路均設有單獨的閥門，以控制各路水流量。

12，氣路系統采用世界知名品牌元件，性能可靠。

主要技術參數

型號規格	DN-63	D(T)N-80	D(T)N-100	D(T)N-125	D(T)N-160	D(T)N-200	備注
額定容量KVA	63	80	100	125	160	200
電源電壓V	380	380	380	380	380	380
負載持續率%	50	50	50	50	50	50
次級空載電壓V	6.8	7.9	8.3	8.6	9.5	10.6
較大短路電流KA	15	16	18	20	28	34	較小回路
電極臂伸出長度mm	500	500	500	500	500	500
電極臂間距mm	250	250	250	250	250	250
電極工作行程mm	20	20	20	20	20	20
電極輔助行程mm		80	80	80	80	80
氣源壓力MPa	0.5	0.5	0.5	0.5	0.5	0.5
較大電極力N	6000	10000	10000	10000	10000	10000
耗氣量m3/H	12	23	23	23	23	23
較大焊接厚度mm	2.5+4	3+5	3.5+6	4+7	4.5+10	5+10	較小回路
冷卻水流量L/min	6	8	8	8	10	10
重量kg	500	800	800	800	1000	1000

注：較大短路電流值為用標準短路環測定值

本產品廣泛適用于機械、農機、醫療器械、標準件、鈑金結構件、鋼門窗、防盜門、箱柜、汽車等制造業?？珊附拥吞间摫“?、輕合金薄板。具凸焊功能的焊機還可以焊接標準件、構件。
